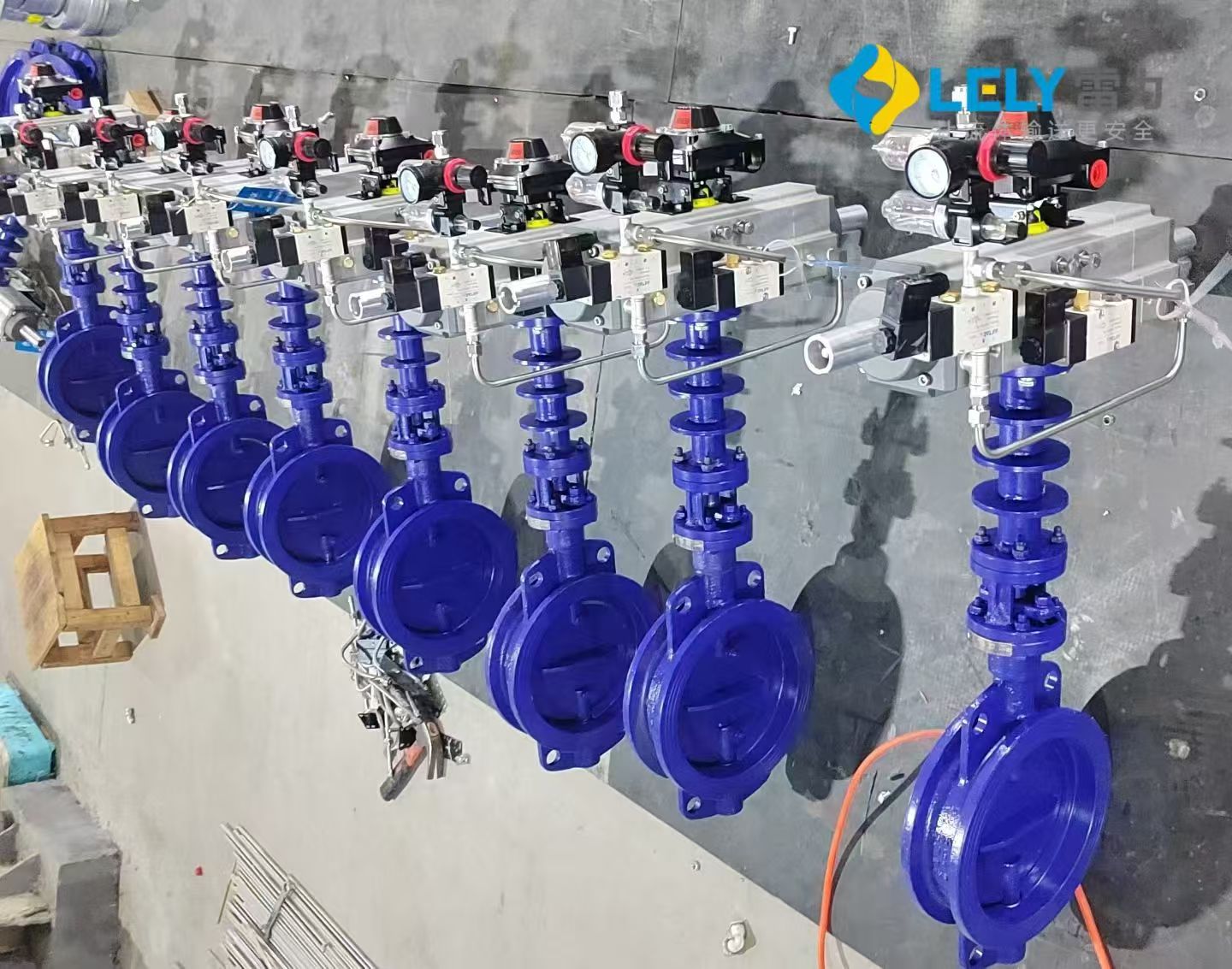

三位蝶阀是雷力阀门针对蓄热式燃烧系统开发，区别普通两位开关蝶阀，具备全关 中间小风 全开三个机械定位工位，用于助燃空气、烟气管路切断 + 分段风量调节，广泛用于蓄热式加热炉空气 / 烟气支路控制雷力阀门。
一、核心产品特点雷力阀门
1. 三工位机械硬限位定位 配套雷力 3P 型三位气动执行器，三个确定工位：0° 全关、45° 中间小风位、90° 全开大风位；中间小风位依靠辅助活塞机械锁止，不是靠 PID 软件虚拟定位，角度现场可微调。支持双作用保位、单作用弹簧故障安全复位。
2. 中线金属通风密封，低负载结构 中线蝶板结构，启闭扭矩小；流阻小、不易积灰卡涩；对夹式夹持安装，结构轻薄，现场拆装维护简单。金属密封，可根据炉温选配耐热钢阀板阀轴（2520/304 等），耐受蓄热炉高温烟气。
3. 兼顾切断 + 分段调节，适配 PLC 自动化系统 普通两位蝶阀只有开 / 关，换向瞬间风量突变、炉压冲击大；三位阀换向切换时可先落到中间小风工位缓冲，再切全开 / 全关，直接对接工业炉分程控制逻辑。
4. 抗工况损耗设计 阀轴采用耐热不锈钢，可配散热支架，降低高温烟气传导到执行器；阀体可内衬耐火浇注料，耐受 800 900℃烟气；位置反馈信号完整，可把三工位状态传回 DCS，便于故障报警。
二、蓄热式加热炉工况痛点（为什么要用三位蝶阀）
蓄热式加热炉是周期性高频换向燃烧：两组蓄热烧嘴交替 “进助燃空气 排高温烟气”，几十秒 几分钟完成一次换向循环。 传统两位蝶阀痛点：
1. 换向只有全开 / 全关，气流瞬间骤变，炉压剧烈波动，炉膛冒火、负压不稳，影响钢坯加热质量；
2. 换向冲击大，阀板、密封频繁受气流冲击，磨损快，容易卡阀、内漏；
3. 无法做小风缓冲，换向瞬间容易出现局部熄火、NOₓ升高，能耗波动。
三、三位蝶阀适配蓄热加热炉的关键逻辑
1. 换向缓冲，抑制炉压波动 换向过程先切到45° 小风中间位，风量平缓过渡，避免气流猛冲猛断，稳定炉膛压力，减少火焰抖动、回火风险，提升工件加热均匀性。
2. 三个工位匹配蓄热工艺的三种状态
· 0° 全关：该支路完全切断，蓄热室处于排烟 / 待切换状态；
· 45° 小风位：换向过渡、小风量吹扫蓄热体、低负荷保温燃烧；
· 90° 全开：正常大流量助燃送风或者大流量排烟。
1. 机械限位比软件定位更可靠，适合工业炉恶劣现场 蓄热炉现场高温、震动大；普通调节阀靠电气定位器维持中间角度，断电断气就丢失位置；三位阀是气缸机械挡块锁定中间位，气源短时波动仍能保持工位，可靠性更高。
2. 降低阀门损耗，延长寿命 避免两位阀每次换向都在 0 90° 极限位置猛烈冲击；中间工位缓冲气流冲击，减轻阀板、密封冲刷磨损，减少高温粉尘卡滞概率，降低现场维保频次。
3. 灵活适配多种蓄热炉模式 既可用于分散式单烧嘴独立换向，也可用于分组集中换向管路；空气管路、烟气烟道都可使用；低负载驱动，气缸选型更小，气源消耗更低。
补充区分：三位蝶阀 vs 三通换向阀
很多人容易混淆：
· 三位蝶阀：单通道蝶阀，三个角度工位，做风量缓冲调节 + 切断，装在空气 / 烟气单管路上；
· 三通换向阀：三通道阀体，直接切换气流流向（空气进↔烟气出），完成主换向动作雷力阀门。
实际工程搭配：三通换向阀完成主流向切换，三位蝶阀做支路风量缓冲、调节保护，组合使用让蓄热炉换向更平稳。
