一、核心定义与作用
定义：在废气处理、工业加热、汽车动力系统中，按设定周期切换废气流向，实现蓄热 / 放热、净化 / 排放、燃烧 / 排烟等功能的专用阀门。
核心作用
精准换向：快速切换气流路径，保证系统循环运行（如 RTO 的两床 / 三床切换）。
余热回收：让高温废气先加热蓄热体，再用预热后的气体进入燃烧室，热回收效率可达 95% 以上。
密封防泄漏：高密封性避免未处理废气直排，保障净化率（RTO 通常≥99.5%）。
工况适配：适配高温、粉尘、腐蚀等恶劣工况，保证系统稳定。
二、主流类型与结构
1. 按结构 / 驱动分
旋转式换向阀（RTO 常用）
结构：阀体 + 旋转阀芯 + 驱动（电机 / 液压），阀芯设进气 / 排气 / 清扫区，旋转实现多通道切换。
特点：动作快、泄漏低、适合高频换向（几秒到几分钟一次）。

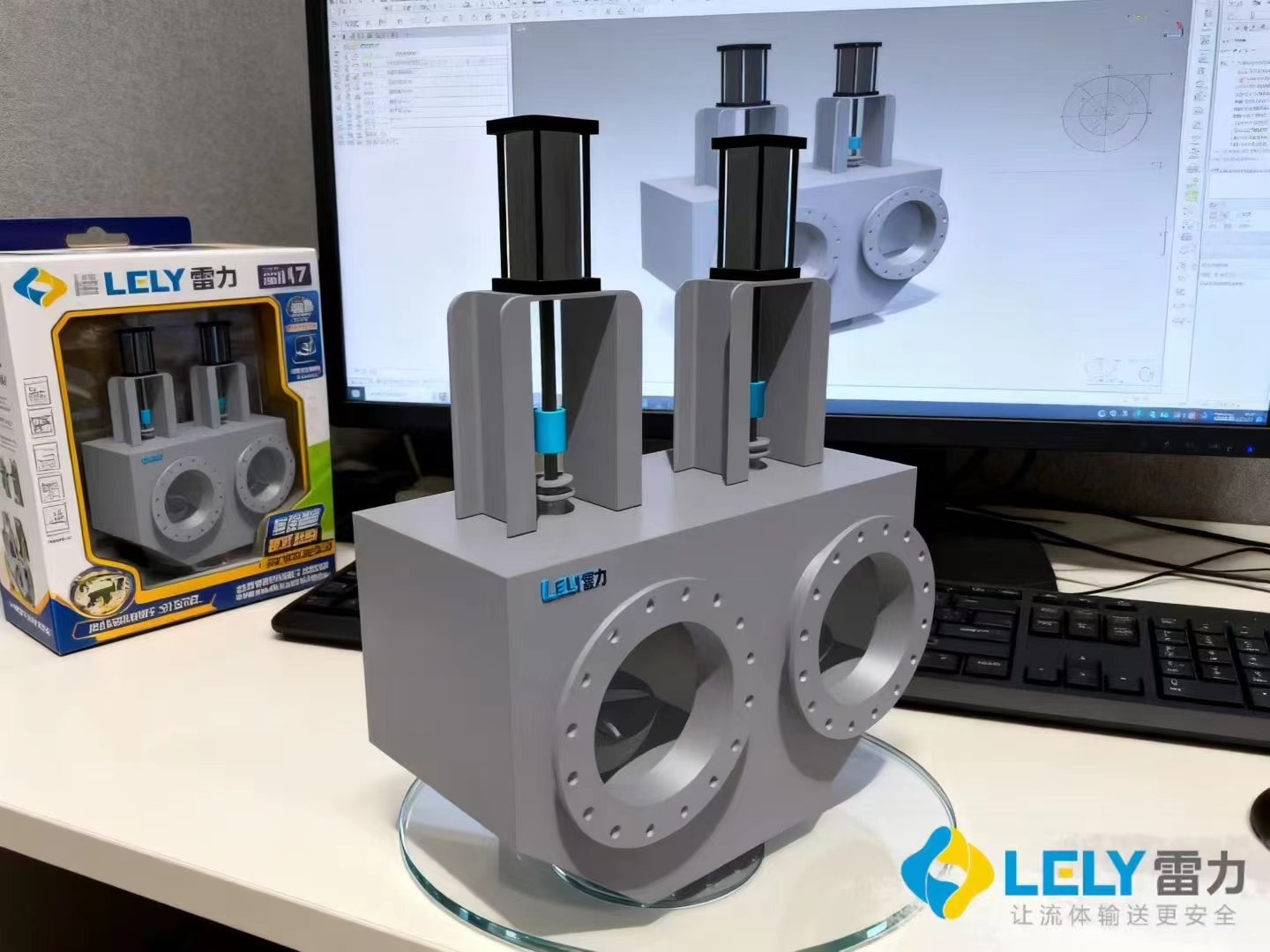

四通 / 三通提升式换向阀（焦炉 / 窑炉）
结构：阀体 + 阀板 + 气缸 / 电动执行器，通过阀板升降切换 A/B/C 通道。
特点：结构简单、耐粉尘、适合大流量、长周期换向（20–30 分钟）。
三、工作原理（以 RTO 两床为例）
阶段 1（预热 + 净化）：废气经换向阀进入蓄热床 A（冷床），被预热后到燃烧室高温氧化（≥820℃），净化后进入蓄热床 B（热床）放热，再经换向阀排出。
阶段 2（换向）：换向阀快速切换，废气改走蓄热床 B预热，净化气从蓄热床 A排出，循环往复。
关键：换向时间极短（通常 < 1 秒），减少未处理废气短路排放。
四、关键技术指标
换向时间：RTO 通常≤1 秒，焦炉≤30 秒，影响净化效率与能耗。
泄漏率：≤0.1%–0.5%，避免 VOCs 直排超标。
工作温度：RTO / 窑炉通常 400–1000℃，需耐高温材质（如不锈钢、陶瓷）。
驱动方式：电动、气动、液压，电动精度高、气动响应快。
寿命：高频换向要求≥100 万次，工业场景≥5 年免维护。
五、主要应用场景
RTO/RCO 有机废气处理：化工、制药、涂装、印刷等 VOCs 治理，是系统核心部件。
蓄热式工业窑炉：轧钢、陶瓷、玻璃窑炉，实现空气 / 煤气与烟气换向，回收余热。
焦炉加热系统：控制煤气、空气、废气的周期性切换，保证均匀加热。
汽车动力系统：涡轮旁通阀控增压，EGR 阀降 NOₓ排放。
烟气余热回收：锅炉、焚烧炉的烟气换向换热，提升热效率。
六、选型与维护要点
选型：按流量、温度、压力、介质（粉尘 / 腐蚀）、换向频率选类型与材质。
维护：定期检查密封件、执行机构、限位开关；清理粉尘 / 积碳；测试换向时间与泄漏率。
